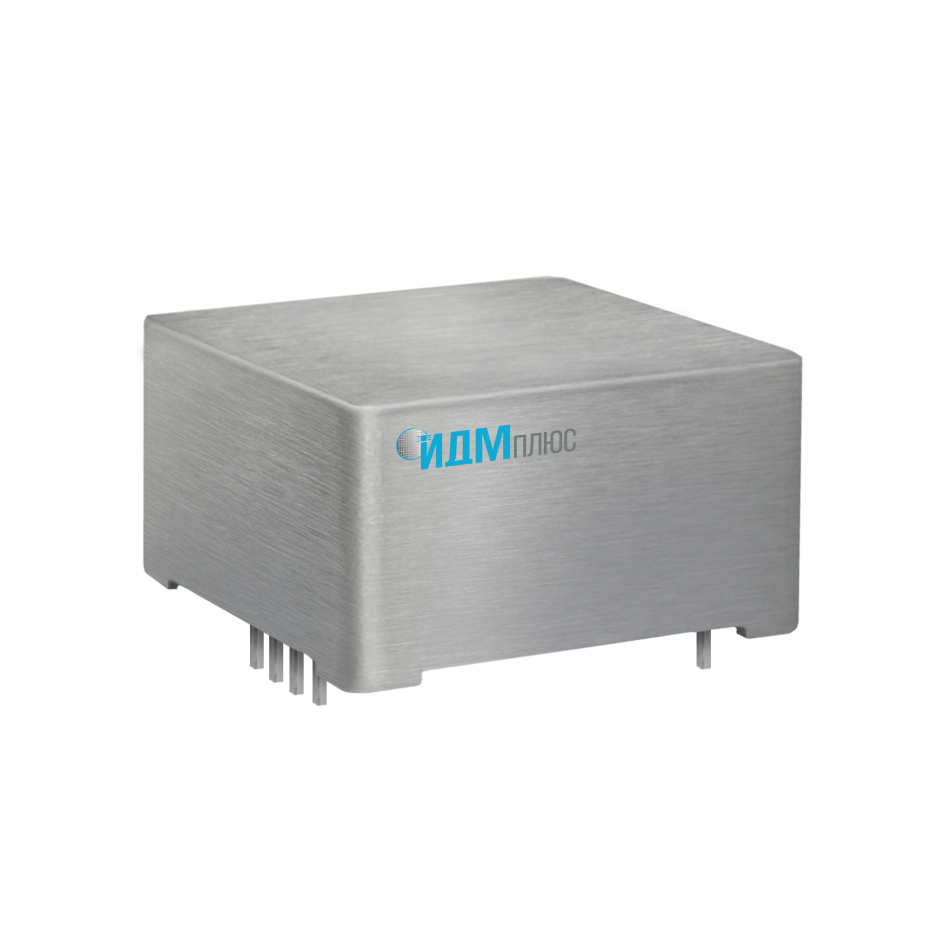

Датчик напряжения компенсационный ДНК-М
Датчик напряжения предназначен для измерения постоянного и переменного напряжения без разрыва цепи с подключением внешнего резистора.
Характеристики
Тип
Датчики напряжения
Размер корпуса (ДхШхВ), мм
30х33х17,8
UCC, В
±(15,0 ± 0,5)
ICC не более, мА
55
ТУ
ДМШК.411136.002ТУ
Температурный диапазон, °С
-60...+85
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
LV 25-P/SP20 (LEM)
Материал корпуса
металл
Основная, приведённая к верхнему значению диапазона, погрешность, %
±1,5% (НКУ)
Диапазон входного напряжения, В
0-600
В наличии
Код товара: ДНК-М
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Ключевые особенности
Измерение напряжения реализовано на основе датчика Холла, расположенного в зазоре магнитопровода и функционирующий как индикатор нулевого магнитного поляДатчик подключается к линии через внешний резистор фиксированного номинала
Ток, протекающий через первичную катушку, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в вторичную (компенсационную)
PDF-файл
Technical data sheet DNK-M.pdfДатчик напряжения предназначен для измерения постоянного и переменного напряжения без разрыва цепи с подключением внешнего резистора.
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Измерение напряжения реализовано на основе датчика Холла, расположенного в зазоре магнитопровода и функционирующий как индикатор нулевого магнитного поля
Датчик подключается к линии через внешний резистор фиксированного номинала
Ток, протекающий через первичную катушку, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в вторичную (компенсационную)
Датчик подключается к линии через внешний резистор фиксированного номинала
Ток, протекающий через первичную катушку, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в вторичную (компенсационную)
