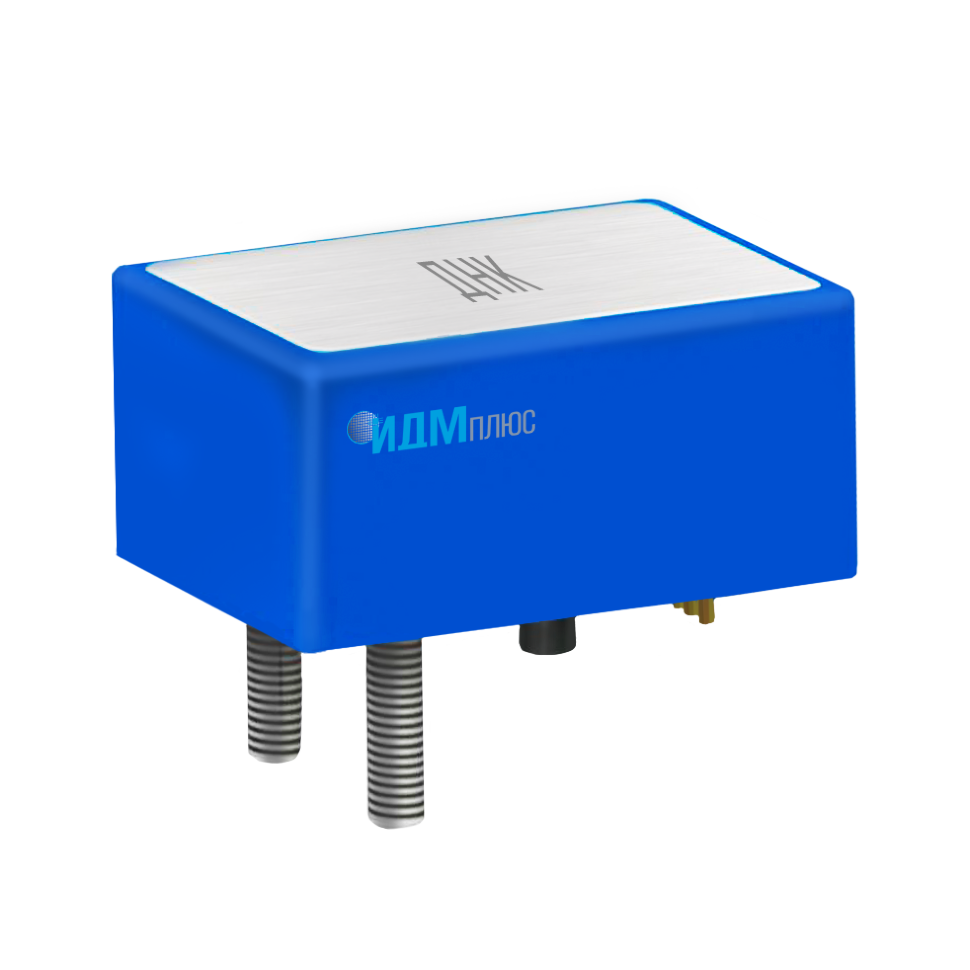

Датчик напряжения компенсационный (ДНК) ДНК-50
Датчик напряжения предназначен для измерения постоянного и переменного напряжения без разрыва цепи с подключением внешнего резистора.
Характеристики
Тип
Датчики напряжения
Размер корпуса (ДхШхВ), мм
44x33x21.5
UCC, В
+15 ± 0,5
-15 ± 0,5
-15 ± 0,5
ICC не более, мА
75
Максимальная частота преобразования, кГц
10
Масса, г
100
Корпус
44x33x21,2 (без учета длины выводов)
ТУ
ДМШК.411136.001ТУ
Аналоговый выход
Выход токовый. Выходной ток при номинальном измеряемом токе на выходе - 50 мА.
Выходной ток при нулевом измеряемом токе не более - 1 мА.
Сопротивление нагрузки, Ом: 15…680.
Датчик температуры
нет
Температурный диапазон, °С
-60...+105
Диапазон измеряемых напряжений, В
0-50
Поддерживаемые интерфейсы
Аналоговый
Ошибка преобразования
±1,5% (от полной шкалы)
Функциональные аналоги
Серия ДНХ (НИИЭМ - Истра)
LV 25-P (LEM)
LV 100-50 (LEM)
LV 25-P (LEM)
LV 100-50 (LEM)
В наличии
Код товара: ДНК-50
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Ключевые особенности
измерение напряжения реализовано на основе датчика Холла, расположенного в зазоре магнитопровода и функционирующий как индикатор нулевого магнитного полядатчик подключается к линии через внешний резистор фиксированного номинала
ток, протекающий через первичную катушку, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в вторичную (компенсационную)
