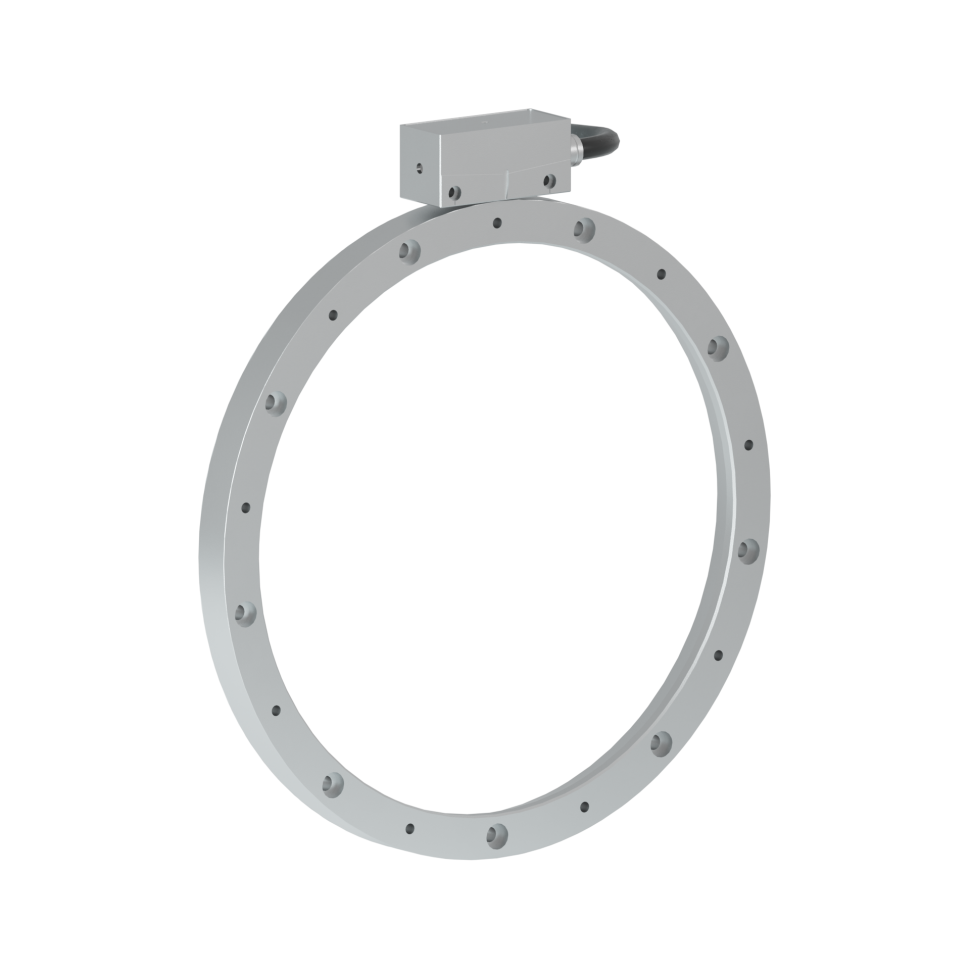

Бесконтактная оптическая измерительная система БОИС-150
Серия бесконтактных оптических измерительных систем БОИС предназначена для прецизионного измерения угла поворота вала. Система состоит из оптического кодового диска и считывающего блока. Система обеспечивает высокоточные измерения положения вала с точностью до ±2.5 угловых секунды.
Характеристики
В наличии
Да
3d модель
/wa-data/public/site/3d-models/БОИС-150.zip
Тип датчика
Абсолютный
Конструктив
Полый вал
Диапазон измеряемого угла
0 - 360 °
Разрешение преобразования
26 бит
Напряжение питания
5±0.5 В
Рабочая температура
от -55°С до +80°С
Ошибка преобразования
±2.5 угл. сек.
Выходной интерфейс
BiSS-C
RS-422
RS-422
Размер корпуса
внутренний Ø 130 мм
внешний Ø 150 мм
внешний Ø 150 мм
Материал корпуса
Металл
В наличии
Код товара: БОИС-150
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Высокопрецизионные поворотные устройства
Ключевые особенности
Точность до ±2.5 угловых секундыРазрешение преобразования 26 бит
Низкопрофильный конструктив с полым валом
Бесконтактные измерения
Диаметры дисков до 400 мм
Выходной интерфейс BiSS-C RS-422
Серия бесконтактных оптических измерительных систем БОИС предназначена для прецизионного измерения угла поворота вала. Система состоит из оптического кодового диска и считывающего блока. Система обеспечивает высокоточные измерения положения вала с точностью до ±2.5 угловых секунды.
- Высокопрецизионные поворотные устройства
Точность до ±2.5 угловых секунды
Разрешение преобразования 26 бит
Низкопрофильный конструктив с полым валом
Бесконтактные измерения
Диаметры дисков до 400 мм
Выходной интерфейс BiSS-C RS-422
Разрешение преобразования 26 бит
Низкопрофильный конструктив с полым валом
Бесконтактные измерения
Диаметры дисков до 400 мм
Выходной интерфейс BiSS-C RS-422
Тип датчика
Абсолютный
Конструктив
Полый вал
Диапазон измеряемого угла
0 - 360 °
Разрешение преобразования
26 бит
Напряжение питания
5±0.5 В
Рабочая температура
от -55°С до +80°С
Ошибка преобразования
±2.5 угл. сек.
Выходной интерфейс
BiSS-C
RS-422
RS-422
Размер корпуса
внутренний Ø 130 мм
внешний Ø 150 мм
внешний Ø 150 мм
Материал корпуса
Металл
