Интеллектуальный датчик магнитный ИДМ 2015

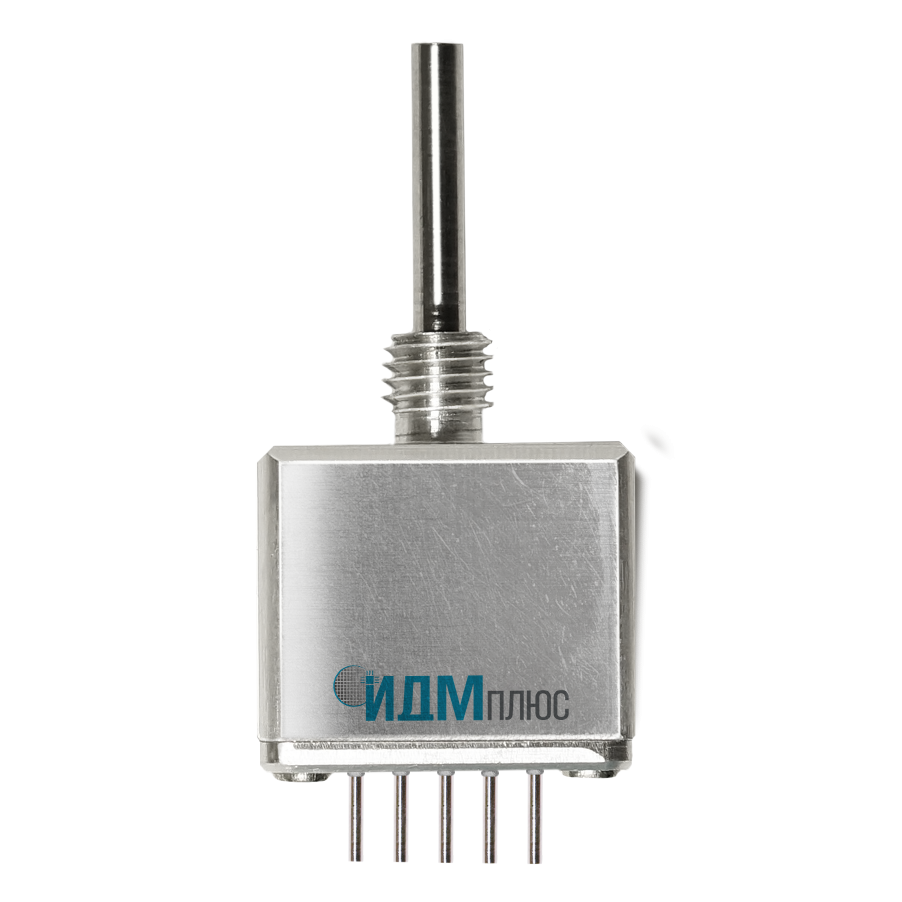

Интеллектуальный датчик магнитный ИДМ2015 (далее — энкодер) с SSI, SPI, инкрементальным и аналоговым интерфейсом, предназначенный для автоматического управления объектами.
Характеристики
Тип датчиков положения
Инкрементальные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
41,5х21,2х15,8/ вал Ø3,17
Диаметр вала, мм
3,17
UCC, В
5,0 ± 0,5
ICC не более, мА
40
ТУ
ДМШК.401269.019ТУ
Температурный диапазон, °С
-60...+85
Поддерживаемые интерфейсы
Инкрементальный квадратурный
Функциональные аналоги
ENC1J-777419 Bourns
Диапазон измерения
0-360
Максимальная частота вращения без потери кода, об/мин, не более
2000
Информационная ёмкость выходного сигнала, бит
128
В наличии
Код товара: ИДМ 2015
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаИДМ2015 является компактным, высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с ENC оптическим энкодером) позволяет легко ингегрировать датчик углового углового положения ИДМ2015 в существующие и вновь разрабатываемые системы
PDF-файл
Technical data sheet IDM2015.pdfИнтеллектуальный датчик магнитный ИДМ2015 (далее — энкодер) с SSI, SPI, инкрементальным и аналоговым интерфейсом, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
ИДМ2015 является компактным, высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с ENC оптическим энкодером) позволяет легко ингегрировать датчик углового углового положения ИДМ2015 в существующие и вновь разрабатываемые системы
ИДМ2015 является компактным, высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с ENC оптическим энкодером) позволяет легко ингегрировать датчик углового углового положения ИДМ2015 в существующие и вновь разрабатываемые системы
