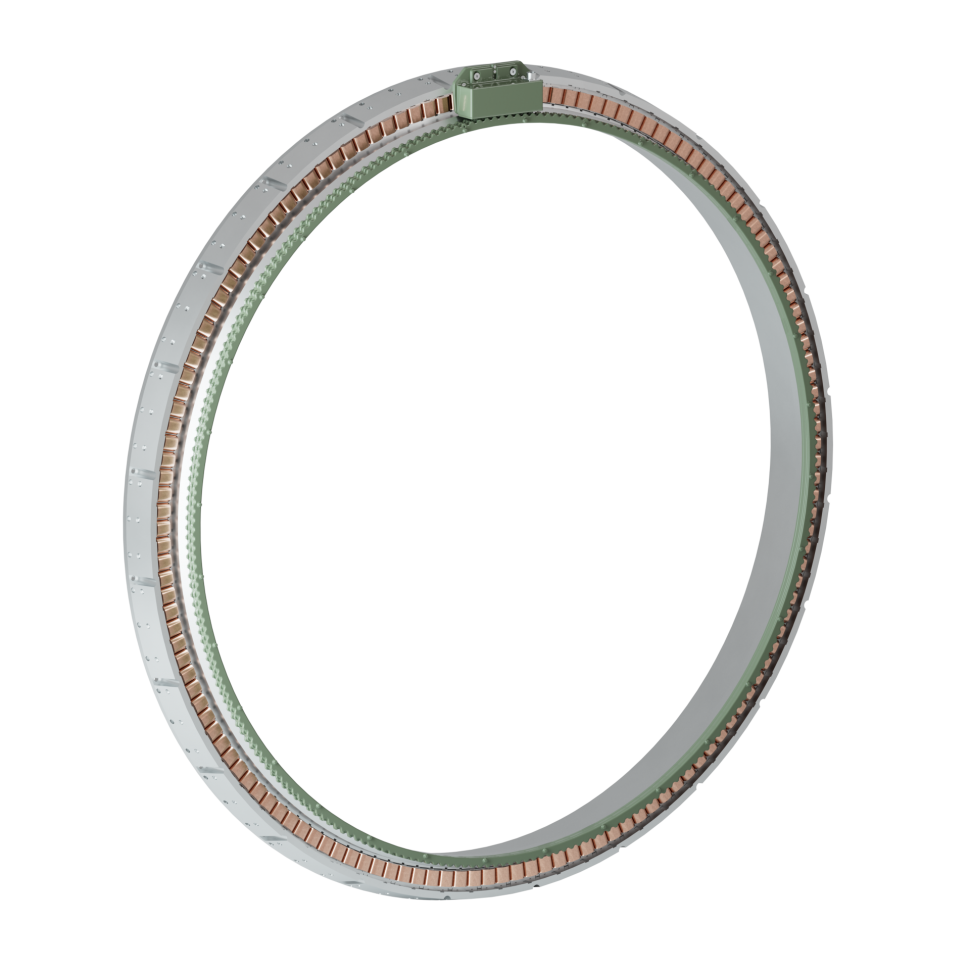

Безредукторная масштабируемая измерительная система БИМС-1800-1
Серия измерительных систем БИМС предназначена для определения абсолютного или инкрементального значения углового положения вала, а также линейного перемещения штока подвижной системы. БИМС представляет собой комбинацию из дисков (или линеек) и бесконтактного считывающего блока.
Характеристики
Тип датчиков положения
Абсолютные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Диапазон измеряемого угла, °
0-360
Разрешение, бит
19-21
ТУ
ДМШК.418122.006
Температурный диапазон, °С
-50...+55
Ошибка преобразования
±0,006° (после калибровки в системе)
Тип выходного интерфейса
последовательный SSI RS-485
Напряжение питания, В
20-30
Ток потребления, мА
не более 300
Размер диска (внешний диаметр/внутренний диаметр х высота), мм
Ø 1559/ Ø1517х31,5
Размер считывающего блока (ДхШхВ), мм
180х60х50
В наличии
Код товара: БИМС-1800-1
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- безредукторные системы прямого измерения положения на валу большого диаметра
Ключевые особенности
прямое измерение перемещения, без использования редукторов;возможность работать на больших диаметрах, до 2000 мм
Высокая точность
возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Серия измерительных систем БИМС предназначена для определения абсолютного или инкрементального значения углового положения вала, а также линейного перемещения штока подвижной системы. БИМС представляет собой комбинацию из дисков (или линеек) и бесконтактного считывающего блока.
- безредукторные системы прямого измерения положения на валу большого диаметра
прямое измерение перемещения, без использования редукторов;
возможность работать на больших диаметрах, до 2000 мм
Высокая точность
возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
возможность работать на больших диаметрах, до 2000 мм
Высокая точность
возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Тип датчиков положения
Абсолютные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Диапазон измеряемого угла, °
0-360
Разрешение, бит
19-21
ТУ
ДМШК.418122.006
Температурный диапазон, °С
-50...+55
Ошибка преобразования
±0,006° (после калибровки в системе)
Тип выходного интерфейса
последовательный SSI RS-485
Напряжение питания, В
20-30
Ток потребления, мА
не более 300
Размер диска (внешний диаметр/внутренний диаметр х высота), мм
Ø 1559/ Ø1517х31,5
Размер считывающего блока (ДхШхВ), мм
180х60х50
