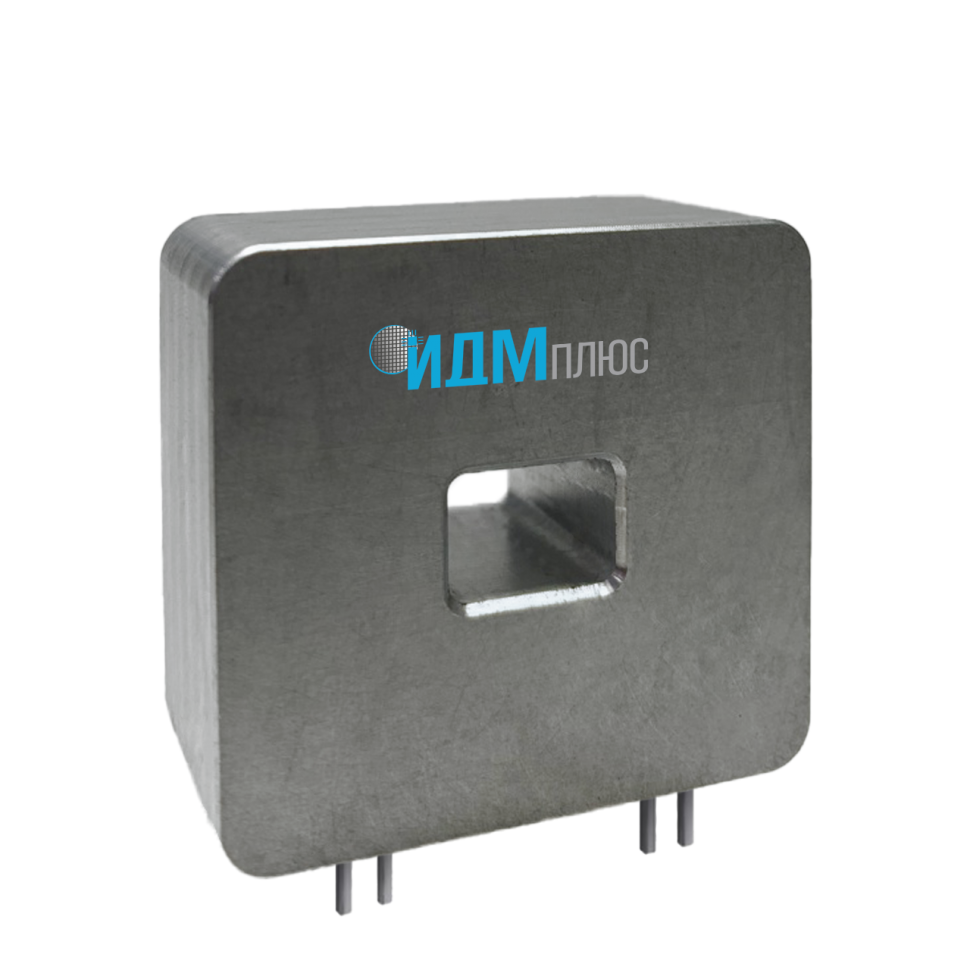

Датчик тока компенсационный ДТК-50АМ
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
Характеристики
3d модель
/wa-data/public/site/3d-models/ДТК-50А-50АС-50АМ.zip
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
36,1х33,2х17,1
UCC, В
+15 ± 0,5
-15 ± 0,5
-15 ± 0,5
ICC не более, мА
80
ТУ
ДМШК.411113.009ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
50
Диапазон измеряемых токов, А
± 50
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
LA 55-P/SP43 (LEM)
Материал корпуса
металл
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,5% (НКУ)
В наличии
Код товара: ДТК-50АМ
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Ключевые особенности
измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопроводавыходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике
ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопровода
выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике
ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике
ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
