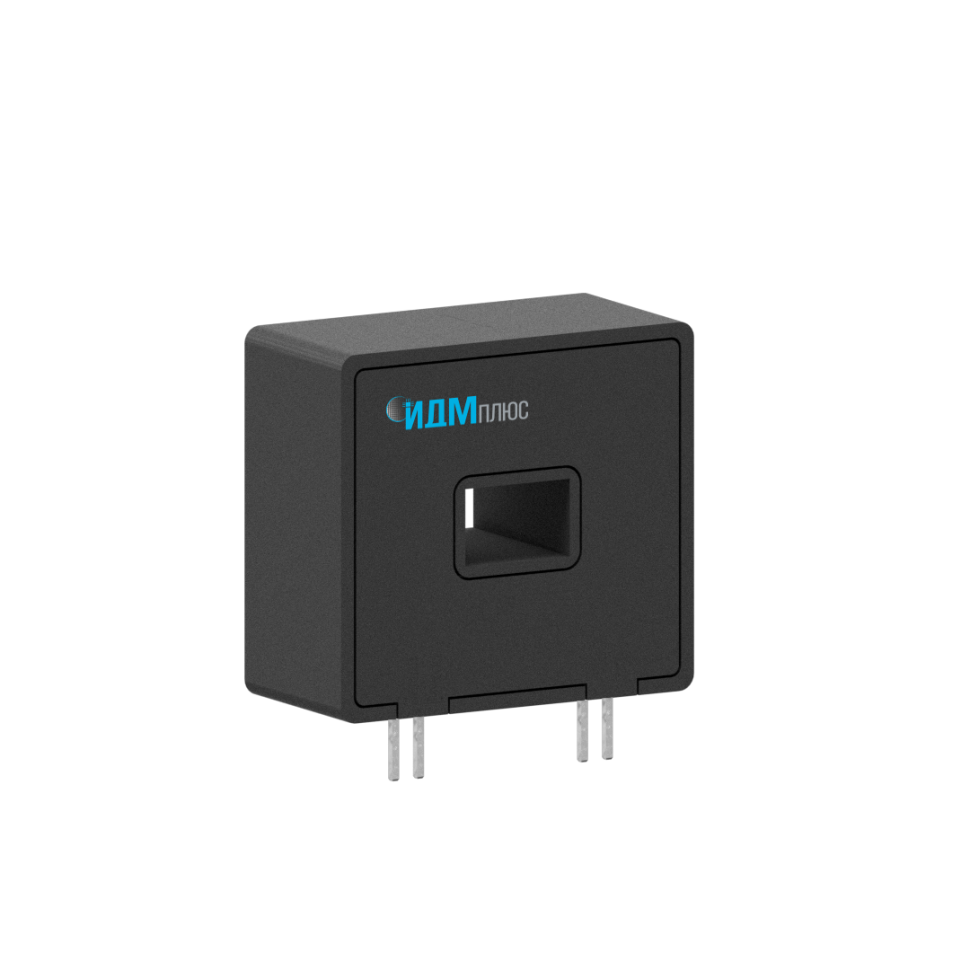

Датчик тока компенсационный ДТК-50АС

ДТК-50АС
ДТК-50А

Датчик тока компенсационный на эффекте Холла. Бесконтактно преобразует импульсные, постоянные и переменные токи до 50 A в пропорциональный выходной ток с гальванической развязкой. Устанавливается на печатную плату. Отверстие для токовой шины 10х7 мм. Выходным сигналом датчика является ток, протекающий в компенсационной катушке, который пропорционален измеряемому току в проводнике. Потребитель нагружает выход датчика рекомендованным сопротивлением для получения напряжения, удобного для дальнейшей

Характеристики
3d модель
/wa-data/public/site/3d-models/ДТК-50А-50АС-50АМ.zip
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
36,1х33,2х17,1
UCC, В
+15 ± 0,5

-15 ± 0,5
ICC не более, мА
80
ТУ
ДМШК.411113.029ТУ
Температурный диапазон, °С
-40…+85
Номинальный входной ток, эфф. знач., А
50
Диапазон измеряемых токов, А
± 50
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
LA 55-P/SP43 (LEM)
Материал корпуса
Пластик
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,5% (НКУ)
В наличии
Код товара: ДТК-50АC
Датчик тока компенсационный ДТК-50АС
Характеристики
Описание
Область применения
Ключевые особенности
3D модель
PDF
файл
Каталог
PDF
Оставить заявку
Область применения
       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
Ключевые особенности
   измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопровода

   выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике

   ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
PDF-файл
DTK-50A.pdf

Оставить заявку

ФИО:
Телефон:
Email:
Компания:
Доп.информация:

*желаемое время звонка *информация о продукте

Датчик тока компенсационный на эффекте Холла. Бесконтактно преобразует импульсные, постоянные и переменные токи до 50 A в пропорциональный выходной ток с гальванической развязкой. Устанавливается на печатную плату. Отверстие для токовой шины 10х7 мм. Выходным сигналом датчика является ток, протекающий в компенсационной катушке, который пропорционален измеряемому току в проводнике. Потребитель нагружает выход датчика рекомендованным сопротивлением для получения напряжения, удобного для дальнейшей

       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
   измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопровода

   выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике

   ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
36,1х33,2х17,1
UCC, В
+15 ± 0,5

-15 ± 0,5
ICC не более, мА
80
ТУ
ДМШК.411113.029ТУ
Температурный диапазон, °С
-40…+85
Номинальный входной ток, эфф. знач., А
50
Диапазон измеряемых токов, А
± 50
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
LA 55-P/SP43 (LEM)
Материал корпуса
Пластик
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,5% (НКУ)
