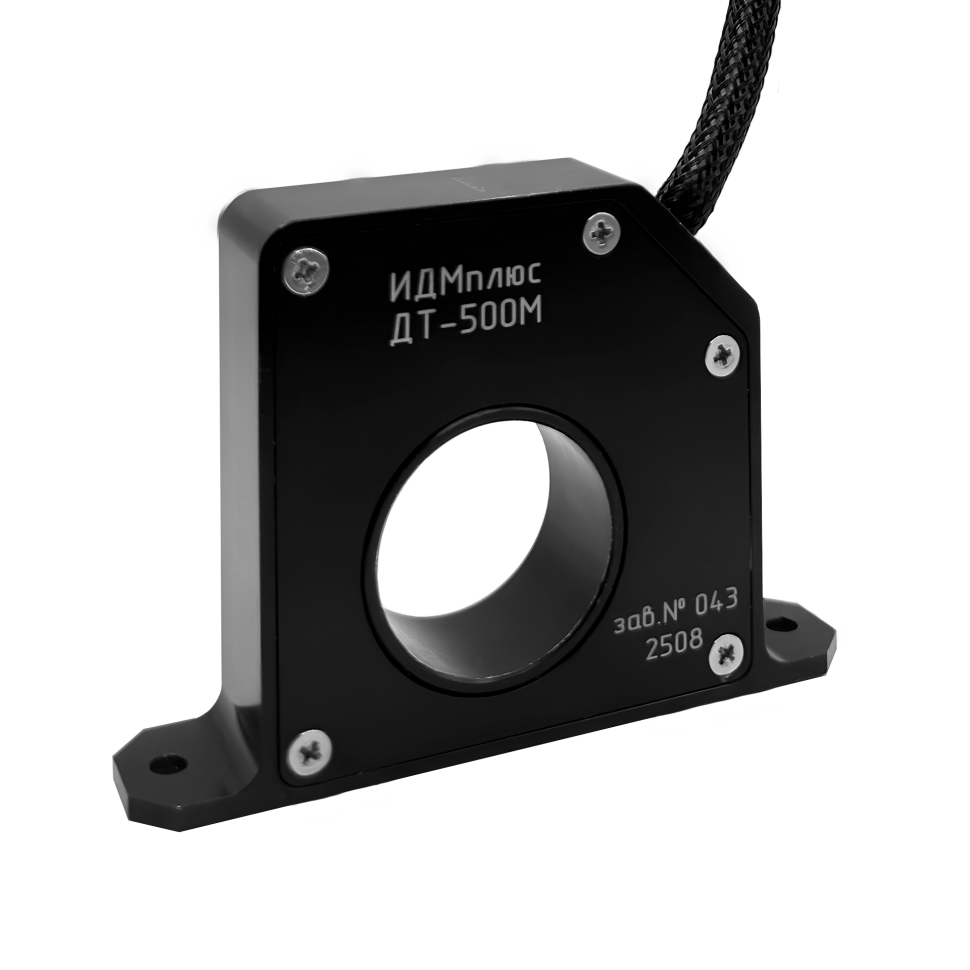

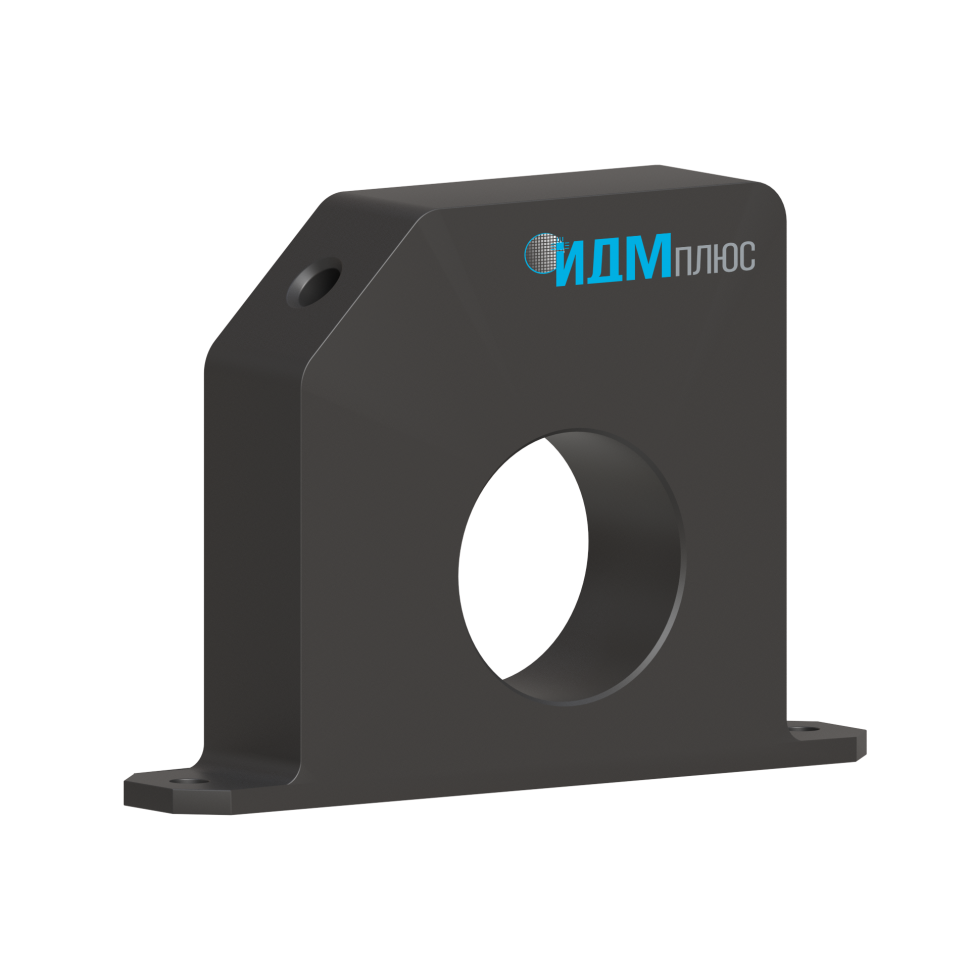

Датчик тока прямого усиления ДТ-500М (однонаправленный)
Датчик тока прямого усиления, преобразует однонаправленный постоянный ток до 500 А в пропорциональное выходное напряжение до 4В. Вывод в виде кабеля МС 16-13 4х0,5 мм2. Диаметр отверстия под токовую шину 32 мм. На основании корпуса предусмотрены два отверстия диаметром 4,5 мм для крепления датчика.
Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100х70х20
Длина кабеля, мм / Разъем
AWG 0,5x4
ТУ
ДМШК.411113.031ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
500
Диапазон измеряемых токов, А
от 0 до 550 (эфф. знач.)
Поддерживаемые интерфейсы
Аналоговое напряжение
Ошибка преобразования
±0,5% (НКУ)
Функциональные аналоги
LEACH CSHP
Материал корпуса
Д16Т
Напряжение питания, В
от 16 до 32
Ток потребления, мА
не более 40
Размах выходного напряжения, В
от 0 до 4
В наличии
Код товара: ДТ-500М
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- источники питания
защитные устройства автоматики
аккумуляторные батареи
Системы управления электродвигателями постоянного и переменного тока
Распределительные коробки
Ключевые особенности
Датчик тока прямого усиления, преобразует однонаправленный постоянный ток до 500 А в пропорциональное выходное напряжение до 4В. Вывод в виде кабеля МС 16-13 4х0,5 мм2. Диаметр отверстия под токовую шину 32 мм. На основании корпуса предусмотрены два отверстия диаметром 4,5 мм для крепления датчика.
- источники питания
защитные устройства автоматики
аккумуляторные батареи
Системы управления электродвигателями постоянного и переменного тока
Распределительные коробки
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100х70х20
Длина кабеля, мм / Разъем
AWG 0,5x4
ТУ
ДМШК.411113.031ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
500
Диапазон измеряемых токов, А
от 0 до 550 (эфф. знач.)
Поддерживаемые интерфейсы
Аналоговое напряжение
Ошибка преобразования
±0,5% (НКУ)
Функциональные аналоги
LEACH CSHP
Материал корпуса
Д16Т
Напряжение питания, В
от 16 до 32
Ток потребления, мА
не более 40
Размах выходного напряжения, В
от 0 до 4
