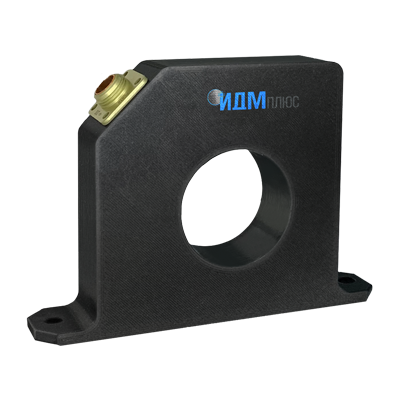

Датчик тока компенсационный ДТК-700M-1
Датчик тока компенсационный на эффекте Холла преобразует значение силы тока обоих направлений в токовой шине в пропорциональный выходной ток вторичной цепи. Положительное значение выходного тока достигается при совпадении направления входного тока и стрелки, нанесенной на корпусе датчика.
Характеристики
3d модель
/wa-data/public/site/3d-models/ДТК-700М-700С-700М-1.zip
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100x70x20
Длина кабеля, мм / Разъем
экранированный провод МГТФЭФ 4х0,2
UCC, В
+15 ± 0,5
-15 ± 0,5
-15 ± 0,5
ICC не более, мА
170
ТУ
ДМШК.411113.011ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
700
Диапазон измеряемых токов, А
± 700
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
LT 500-S (LEM)
Материал корпуса
металл
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,35% (НКУ)
В наличии
Код товара: ДТК-700М-1
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Ключевые особенности
Высокая точность измеренийНизкий температурный дрейф
Бесконтактное измерение тока
Прочный негорючий корпус
Аналоговый токовый интерфейс
Датчик тока компенсационный на эффекте Холла преобразует значение силы тока обоих направлений в токовой шине в пропорциональный выходной ток вторичной цепи. Положительное значение выходного тока достигается при совпадении направления входного тока и стрелки, нанесенной на корпусе датчика.
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Высокая точность измерений
Низкий температурный дрейф
Бесконтактное измерение тока
Прочный негорючий корпус
Аналоговый токовый интерфейс
Низкий температурный дрейф
Бесконтактное измерение тока
Прочный негорючий корпус
Аналоговый токовый интерфейс
