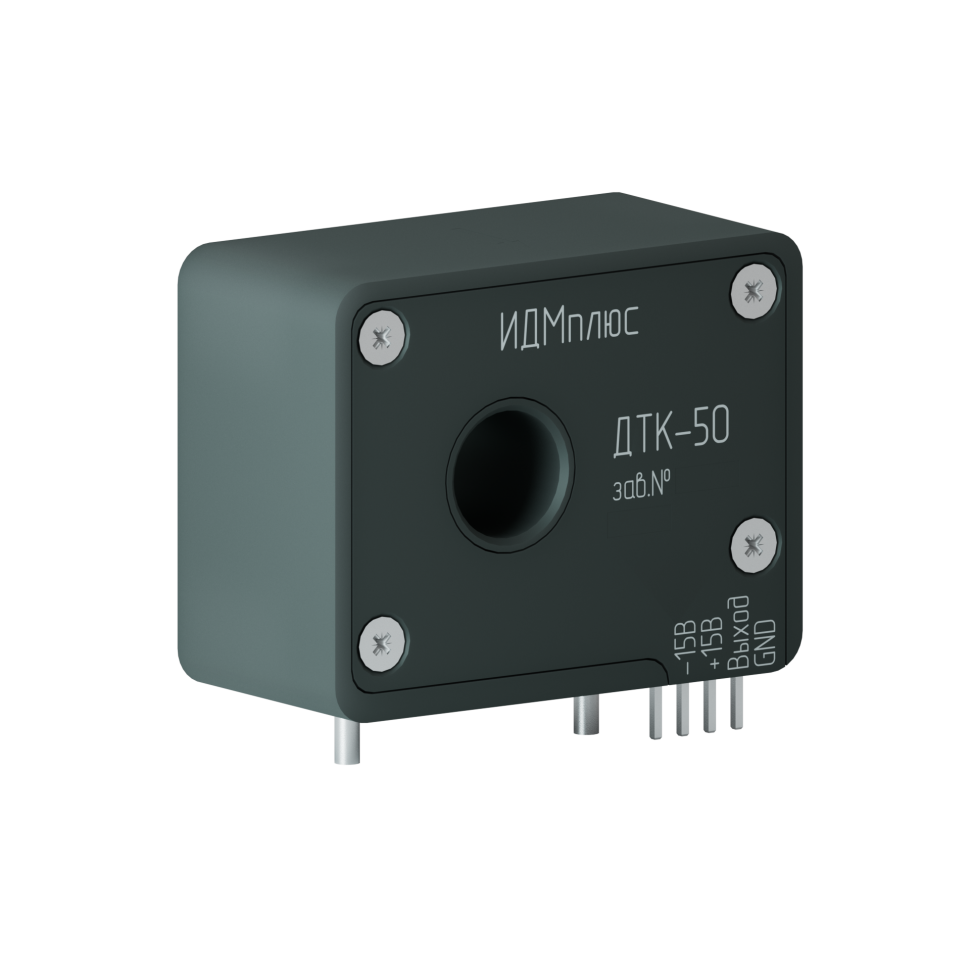

Датчик тока компенсационный (ДТК) ДТК-50
Описание
Характеристики
Документация
Описание:
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
Область применения:
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Ключевые особенности:
измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопроводавыходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике
ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
Размер корпуса (ДхШхВ), мм
44x33x21.5 (проходное отверстие для провода/шины Ø 10 мм)
Тип
Датчики тока
UCC, В
+15 ± 0,5
-15 ± 0,5
-15 ± 0,5
ICC не более, мА
75
Максимальная частота преобразования, кГц
10
Масса, г
100
Корпус
44x33x21,5 (проходное отверстие для провода/шины Ø 10 мм)
ТУ
ДМШК.411113.002ТУ
Аналоговый выход
Выход токовый. Выходной ток при номинальном измеряемом токе на выходе - 50 мА.
Выходной ток при нулевом измеряемом токе не более - 1 мА.
Сопротивление нагрузки, Ом: 15…680.
Датчик температуры
нет
Температурный диапазон, °С
-60...+105
Диапазон измеряемых токов, А
0-50
Поддерживаемые интерфейсы
аналоговый
Ошибка преобразования
±1,5% (от полной шкалы)
Функциональные аналоги
ДТХ-50 (НИИЭМ - Истра)
АK 50 B10 (LEM)
TT 50-SD (LEM)
LA55 (LEM)
АK 50 B10 (LEM)
TT 50-SD (LEM)
LA55 (LEM)
Файлы для "Датчик тока компенсационный (ДТК) ДТК-50"
Скачать полное описание продукта - DTK.pdf
