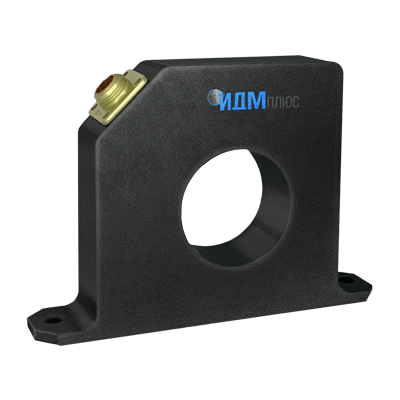

Датчик тока компенсационный ДТК-400M

ДТК-400M
ДТК-400С

Датчик тока компенсационный на эффекте Холла. Бесконтактно преобразует импульсные, постоянные и переменные токи до 400 A в пропорциональный выходной ток с гальванической развязкой. Отверстие для токовой шины диаметром 32 мм. Выходным сигналом датчика является ток, протекающий в компенсационной катушке, который пропорционален измеряемому току в проводнике. Потребитель нагружает выход датчика рекомендованным сопротивлением для получения напряжения, удобного для дальнейшей обработки.

Характеристики
3d модель
/wa-data/public/site/3d-models/ДТК-400М-400С.zip
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100x70x20
UCC, В
+15 ± 0,5

-15 ± 0,5
ICC не более, мА
130
ТУ
ДМШК.411113.010ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
400
Диапазон измеряемых токов, А
± 400
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
SC135R-400A (3E)
Материал корпуса
металл
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,5% (НКУ)
В наличии
Код товара: ДТК-400М
Датчик тока компенсационный ДТК-400M
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
Ключевые особенности
   Высокая точность измерений

   Низкий температурный дрейф

   Бесконтактное измерение тока

   Прочный негорючий корпус

   Аналоговый токовый интерфейс

Оставить заявку

ФИО:
Телефон:
Email:
Компания:
Доп.информация:

*желаемое время звонка *информация о продукте

Датчик тока компенсационный на эффекте Холла. Бесконтактно преобразует импульсные, постоянные и переменные токи до 400 A в пропорциональный выходной ток с гальванической развязкой. Отверстие для токовой шины диаметром 32 мм. Выходным сигналом датчика является ток, протекающий в компенсационной катушке, который пропорционален измеряемому току в проводнике. Потребитель нагружает выход датчика рекомендованным сопротивлением для получения напряжения, удобного для дальнейшей обработки.

       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
   Высокая точность измерений

   Низкий температурный дрейф

   Бесконтактное измерение тока

   Прочный негорючий корпус

   Аналоговый токовый интерфейс
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100x70x20
UCC, В
+15 ± 0,5

-15 ± 0,5
ICC не более, мА
130
ТУ
ДМШК.411113.010ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
400
Диапазон измеряемых токов, А
± 400
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
SC135R-400A (3E)
Материал корпуса
металл
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,5% (НКУ)
