Датчик тока компенсационный ДТК-100М

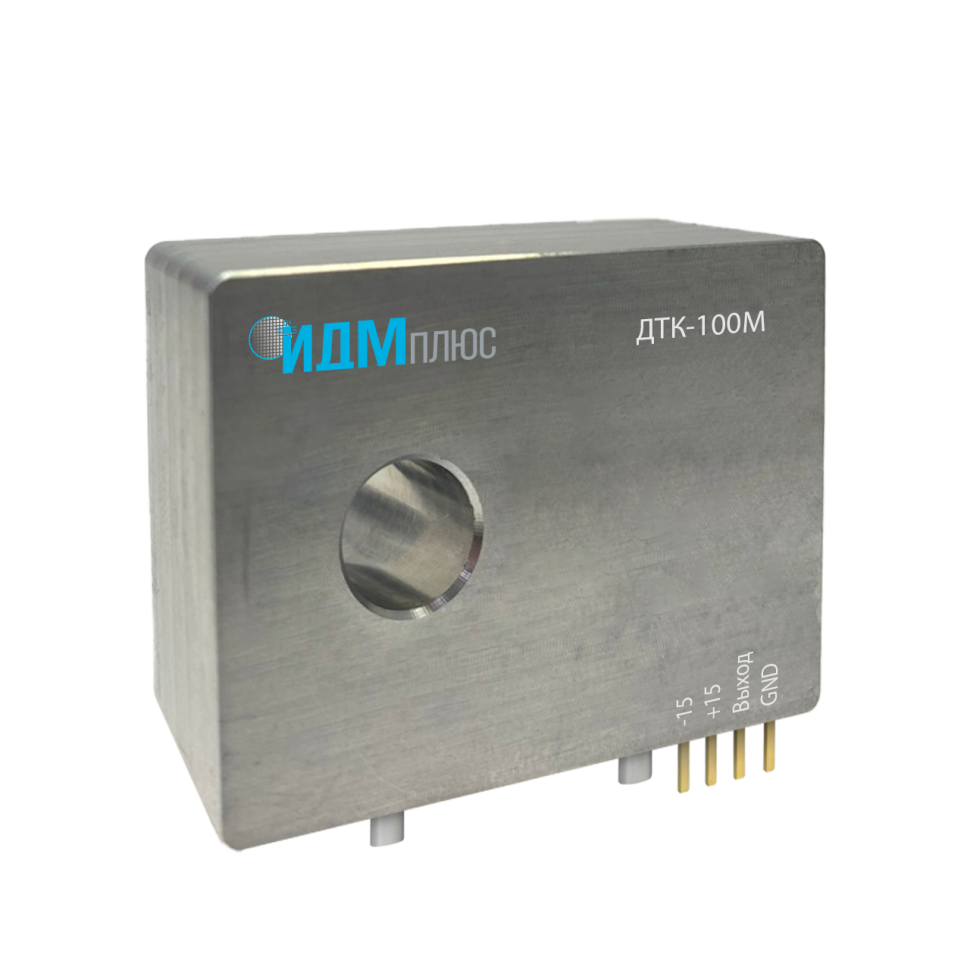

Датчик тока компенсационный на эффекте Холла. Бесконтактно преобразует импульсные, постоянные и переменные токи от 50А до 150 A в пропорциональный выходной ток с гальванической развязкой. Устанавливается на печатную плату. Отверстие для токовой шины диаметром 10 мм. Выходным сигналом датчика является ток, протекающий в компенсационной катушке, который пропорционален измеряемому току в проводнике. Потребитель нагружает выход датчика рекомендованным сопротивлением для получения напряжения, удобного для дальнейшей обработки.

Характеристики
3d модель
/wa-data/public/site/3d-models/ДТК-50М-100М-150АМ-50-50С-100-100С-150А-150АС.zip
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
44х34,5х21,2
UCC, В
+15 ± 0,5

-15 ± 0,5
ICC не более, мА
80
ТУ
ДМШК.411113.002ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
100
Диапазон измеряемых токов, А
± 100
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
ДТХ-50 (НИИЭМ - Истра)
Материал корпуса
металл
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,5% (НКУ)
В наличии
Код товара: ДТК-100М
Датчик тока компенсационный ДТК-100М
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
Ключевые особенности
   измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопровода

   выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике

   ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
