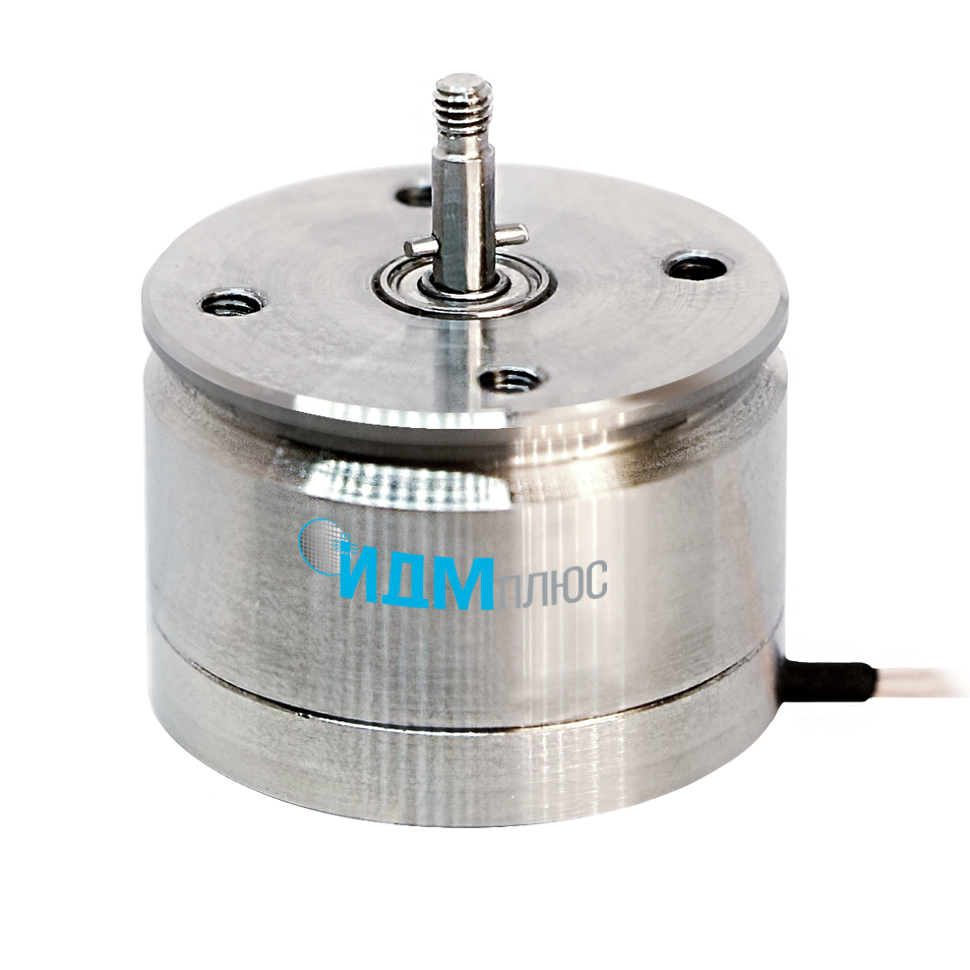

Интелектуальный датчик магнитный (энкодер) ИДМ30А-2-2М-4

Интеллектуальный датчик магнитный ИДМ 30 (далее — энкодер) с SSI, SPI интерфейсом, предназначенный для автоматического управления объектами.

Характеристики
Тип
Датчик углового положения многооборотный
Диаметр корпуса, мм
30
Диаметр вала, мм
3
Длина кабеля по заказу
да
UCC, В
5
ICC не более, мА
25
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12
Масса, г
120
Корпус
Корпус Ø30х21,вал Ø3х10
ТУ
ДМШК.401269.012ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+105
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SPI (многооборотный электронный)
Ошибка преобразования
±0,4°
Скорость вращения, об/мин
8000
Функциональные аналоги
Резистор СП4-8

ПТП11

ПТП51

энкодер ЛИР-128А

ЛИР134А
В наличии
Код товара: ИДМ30А-2-2М-4
Интелектуальный датчик магнитный (энкодер) ИДМ30А-2-2М-4
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями

       на исполнительных устройствах промышленной автоматики и слежения
Ключевые особенности
   благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса

   ИДМ30 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации

   традиционный дизайн (габаритные размеры совпадают с размерами резистора СП4-8) позволяет легко ингегрировать датчик углового положения ИДМ30 в существующие и вновь разрабатываемые системы
