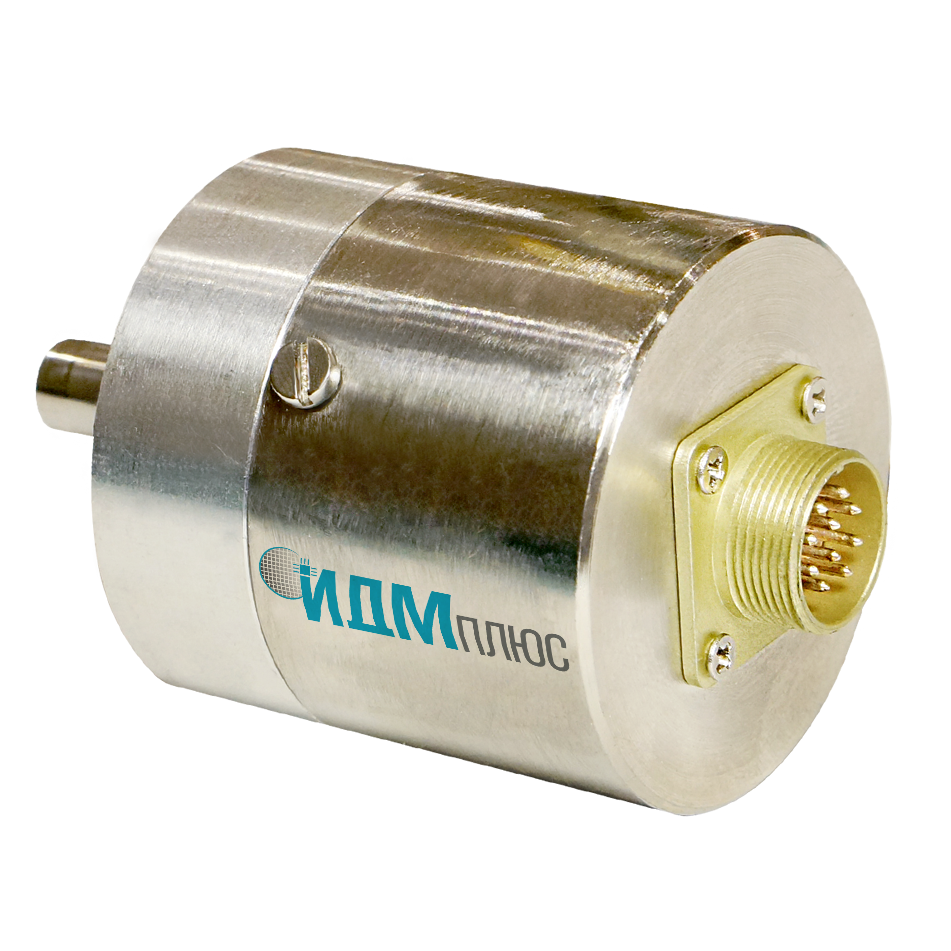

Интеллектуальный датчик магнитный ИДМ45А
Интеллектуальный датчик магнитный ИДМ 45 (далее — энкодер) с SSI, SPI и инкрементальным выходом, предназначенный для автоматического управления объектами.
Характеристики
Тип датчиков положения
Абсолютные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Диаметр корпуса, мм
45
Диаметр вала, мм
8
Длина кабеля, мм / Разъем
200
РСГ10 ТВ
РСГ10 ТВ
Длина кабеля по заказу
да
UCC, В
7-30
ICC не более, мА
40
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12
Корпус
Корпус Ø45х45,вал Ø8х20,5
ТУ
ДМШК.401269.001ТУ
Температурный диапазон, °С
-40…+85
Поддерживаемые интерфейсы
SSI (дифференциальный)
Функциональные аналоги
Энкодер ЛИР-МА142
ЛИР158Г
ЛИР158Г
Время инициализации, с, не более
1
Абсолютная погрешность измерений во всем диапазоне измерений, не более
±0,4°
Максимальная частота вращения без потери кода, об/мин, не более
8000
Максимальная частота интерфейса SPI/SSI, не более МГц
2
В наличии
Код товара: ИДМ45А
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаИДМ45 является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн позволяет легко ингегрировать датчик углового положения ИДМ45 в существующие и вновь разрабатываемые системы
особое внимание уделено защите электронники от воздействия влаги и помех по цепи питания
PDF-файл
IDM45.pdfИнтеллектуальный датчик магнитный ИДМ 45 (далее — энкодер) с SSI, SPI и инкрементальным выходом, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
ИДМ45 является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн позволяет легко ингегрировать датчик углового положения ИДМ45 в существующие и вновь разрабатываемые системы
особое внимание уделено защите электронники от воздействия влаги и помех по цепи питания
ИДМ45 является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн позволяет легко ингегрировать датчик углового положения ИДМ45 в существующие и вновь разрабатываемые системы
особое внимание уделено защите электронники от воздействия влаги и помех по цепи питания
