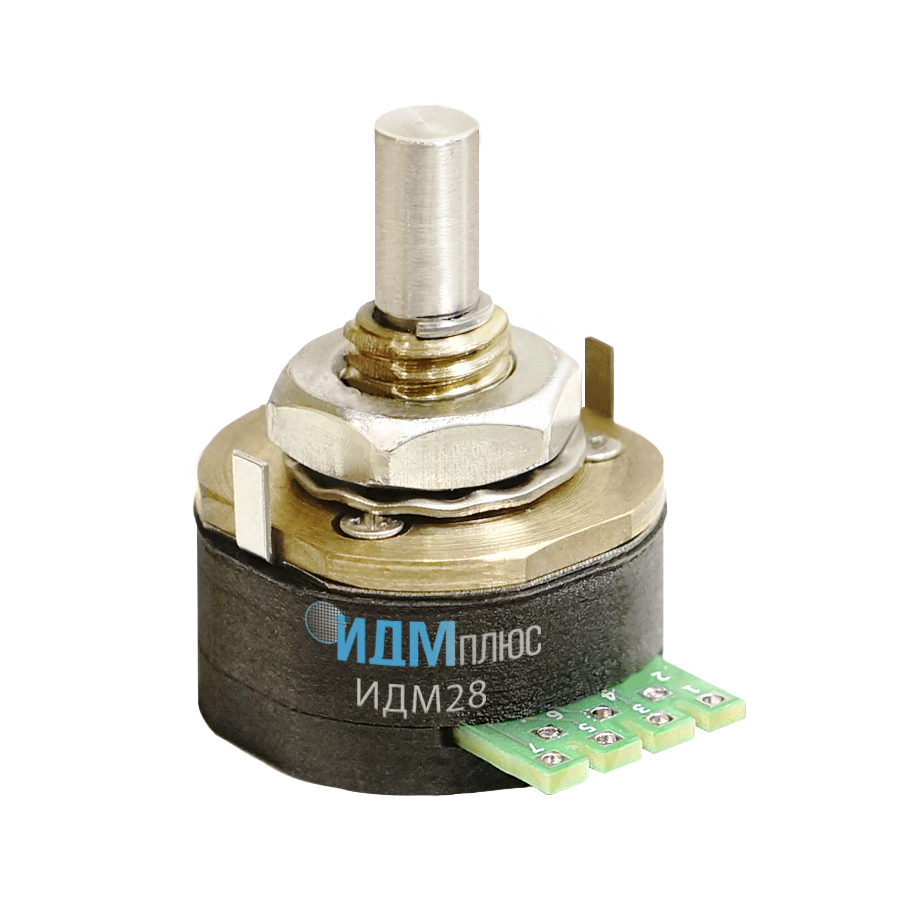

Интеллектуальный датчик магнитный (энкодер) ИДМ28
Интеллектуальный датчик магнитный ИДМ28 с SSI, инкрементальным интерфейсом, предназначенный для автоматического управления объектами.
Характеристики
Тип датчиков положения
Инкрементальные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
34х28х36
Диаметр корпуса, мм
20
Диаметр вала, мм
6
Длина кабеля, мм / Разъем
200
Длина кабеля по заказу
да
UCC, В
5
ICC не более, мА
40
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12
Масса, г
50
ТУ
ДМШК.401269.006ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+105
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
Аналоговый
SPI/SSI инкрементальный
SPI/SSI инкрементальный
Ошибка преобразования
±0,4 °
Скорость вращения, об/мин
8000
Функциональные аналоги
PIHER PSC-360U
В наличии
Код товара: ИДМ28
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаИДМ28 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами энкодера PIHER PSC-360U) позволяет легко ингегрировать датчик углового положения ИДМ28 в существующие и вновь разрабатываемые системы
PDF-файл
IDM28.pdfИнтеллектуальный датчик магнитный ИДМ28 с SSI, инкрементальным интерфейсом, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
ИДМ28 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами энкодера PIHER PSC-360U) позволяет легко ингегрировать датчик углового положения ИДМ28 в существующие и вновь разрабатываемые системы
ИДМ28 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами энкодера PIHER PSC-360U) позволяет легко ингегрировать датчик углового положения ИДМ28 в существующие и вновь разрабатываемые системы
Тип датчиков положения
Инкрементальные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
34х28х36
Диаметр корпуса, мм
20
Диаметр вала, мм
6
Длина кабеля, мм / Разъем
200
Длина кабеля по заказу
да
UCC, В
5
ICC не более, мА
40
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12
Масса, г
50
ТУ
ДМШК.401269.006ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+105
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
Аналоговый
SPI/SSI инкрементальный
SPI/SSI инкрементальный
Ошибка преобразования
±0,4 °
Скорость вращения, об/мин
8000
Функциональные аналоги
PIHER PSC-360U
