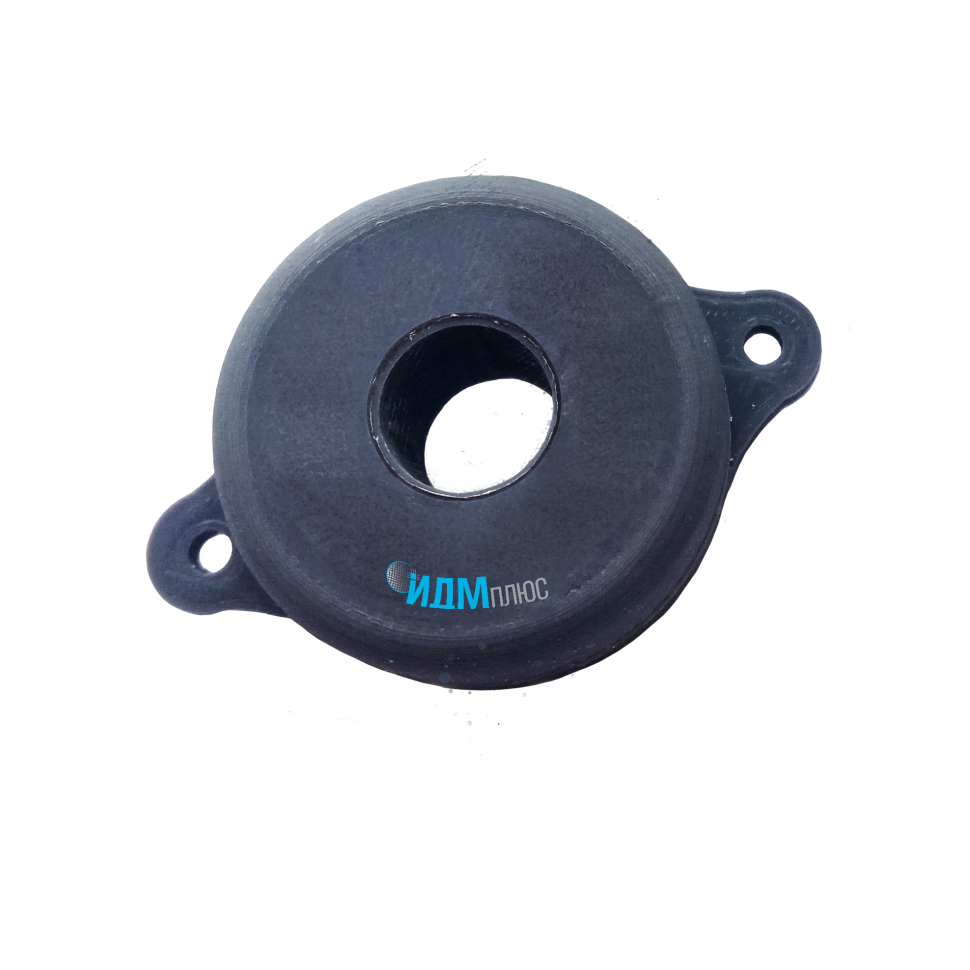

Датчик тока прямого усиления с концентратором ДМПК-300
Датчик тока магнитный прямого усиления с концентратором (ДМПК) предназначен для измерения постоянных и знакопеременных токов обеих полярностей. ДМПК позволяет измерять токи в проводнике, пропущенном через проходное отверстие датчика.
Характеристики
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
55х38х19,5 (Ø38 внешний, Ø11,5 внутренний)
UCC, В
5,0 ± 0,5
ICC не более, мА
15
ТУ
ДМШК.411113.004ТУ
Температурный диапазон, °С
-50...+85
Диапазон измеряемых токов, А
± 300
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Функциональные аналоги
CSLA series (Honeywell, США)
HAIS series (LEM International SA, Швейцария)
HAIS series (LEM International SA, Швейцария)
Материал корпуса
Пластик
Основная, приведённая к верхнему значению диапазона, погрешность, %
±2% (НКУ)
В наличии
Код товара: ДМПК-300
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Ключевые особенности
датчик тока прямого усиления с концентратором (ДМПК) обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, пропущенном через проходное отверстие датчикаДМПК обеспечивает гальваническую развязку между силовой и измерительной цепью
ДМПК обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%
PDF-файл
DMPK.pdfДатчик тока магнитный прямого усиления с концентратором (ДМПК) предназначен для измерения постоянных и знакопеременных токов обеих полярностей. ДМПК позволяет измерять токи в проводнике, пропущенном через проходное отверстие датчика.
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
датчик тока прямого усиления с концентратором (ДМПК) обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, пропущенном через проходное отверстие датчика
ДМПК обеспечивает гальваническую развязку между силовой и измерительной цепью
ДМПК обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%
ДМПК обеспечивает гальваническую развязку между силовой и измерительной цепью
ДМПК обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
55х38х19,5 (Ø38 внешний, Ø11,5 внутренний)
UCC, В
5,0 ± 0,5
ICC не более, мА
15
ТУ
ДМШК.411113.004ТУ
Температурный диапазон, °С
-50...+85
Диапазон измеряемых токов, А
± 300
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Функциональные аналоги
CSLA series (Honeywell, США)
HAIS series (LEM International SA, Швейцария)
HAIS series (LEM International SA, Швейцария)
Материал корпуса
Пластик
Основная, приведённая к верхнему значению диапазона, погрешность, %
±2% (НКУ)
